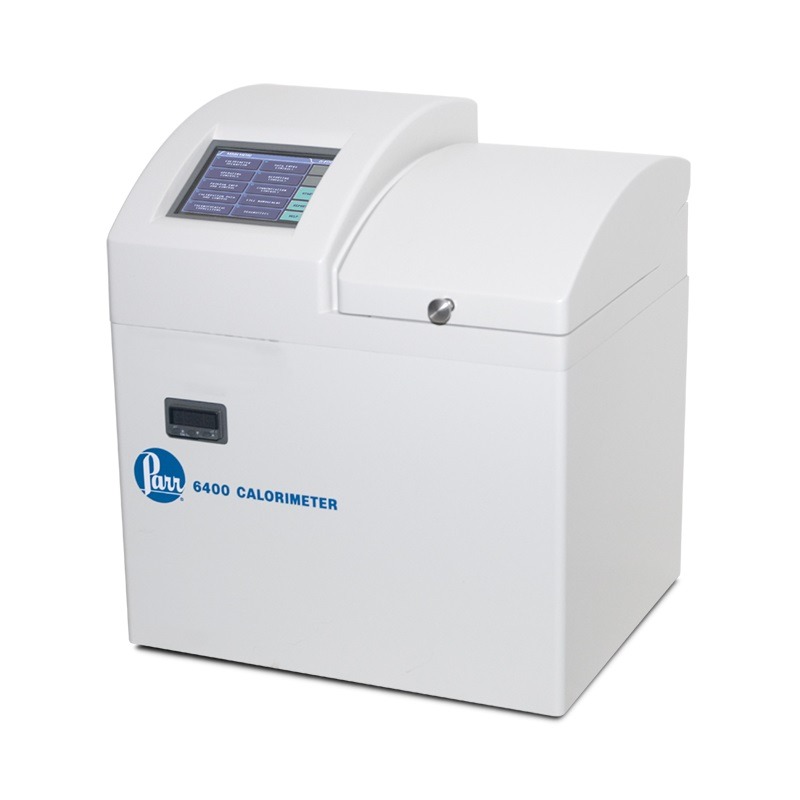

Calorimetru Izoperibolic Automat – Model 6400

Calorimetru Izoperibolic Automat – Model 6400

Proiectat pentru laboratoare care necesită un randament ridicat, Calorimetrul Isoperibol Automat 6400 are un subsistem de răcire cu buclă închisă și cea mai înaltă automatizare pentru un calorimetru. Designul brevetat de închidere a vasului Quick Twist-Lock permite unui operator să ruleze până la patru calorimetre 6400 simultan.

Descriere

Caracteristici de proiectare

Parr Fixed Bomb and Bucket Technology

Calorimetrul automat 6400 Isoperibol folosește un design fix de bombă și cupă în care bomba și cupa nu sunt scoase din calorimetru în timpul operațiilor de rutină. Acest concept de proiectare a făcut posibilă oferirea unor niveluri unice de automatizare pentru întreaga determinare calorimetrică, nu doar etapele de colectare a datelor și raportare. Rezultatul acestei automatizări va economisi aproximativ cinci minute de timp pentru fiecare operator în comparație cu orice calorimetru detașabil pentru bombă.

Încărcarea și eliberarea oxigenului

Proiectul fix al bombei și cupei permite alimentarea cu oxigen în capul bombei la începutul fiecărui test. Capul acestor bombe încorporează o supapă de reținere care etanșează dinamic atunci când bomba este presurizată. La sfârșitul testului, gazele din bombă sunt eliberate automat în timp ce calorimetrul este readus la temperatura de pornire.

Găleată fixă

Găleată în aceste calorimetre a fost proiectată pentru a asigura o circulație lină pe suprafața vasului. De asemenea, designul umple în mod repetat cupa volumetic. Închiderea capului bombei sigilează găleata în același timp cu bomba este închisă. Acest design unic minimizează cantitatea de apă necesară pentru test, precum și permite umplerea rapidă, automată și repetabilă pentru fiecare test. Apa încălzită prin ardere este evacuată automat din găleată la încheierea testului și înlocuită cu apă de răcire pentru a aduce bomba și găleată rapid înapoi la temperatura de pornire pentru următorul test.

Bomba fixa

Calorimetrul 6400 prezintă designul brevetat de închidere a bombelor Parr Fixed. Acest design permite utilizatorului să etanșeze și să blocheze capul în cilindru printr-o simplă tură de șaisprezece. Etanșarea principală a bombei este un inel tors optimizat pentru a minimiza uzura prin frecare, îmbunătățind durata de viață a acestei etanșări. La încheierea testului, suprafața interioară a bombei este spălată pentru a îndepărta produsele de ardere din bombă. Automatizarea etapei de spălare a bombelor elimină una dintre cele mai plictisitoare și consumatoare de timp operații manuale necesare cu calorimetre detașabile pentru bombă. Pe lângă eliminarea oboselii de a spăla manual bomba, un avantaj nu atât de evident al designului bombei fixe este că bomba este întotdeauna spălată imediat ce temperatura finală poate fi determinată. În general, acest lucru se întâmplă în decurs de 4-5 minute de la lansarea bombei. Acest lucru menține la minimum absolut timpul în care orice acizi produși de combustie se pot atașa la suprafețele interioare ale bombei. Acest lucru a îmbunătățit durata de viață a acestor bombe în comparație cu bombele amovibile.

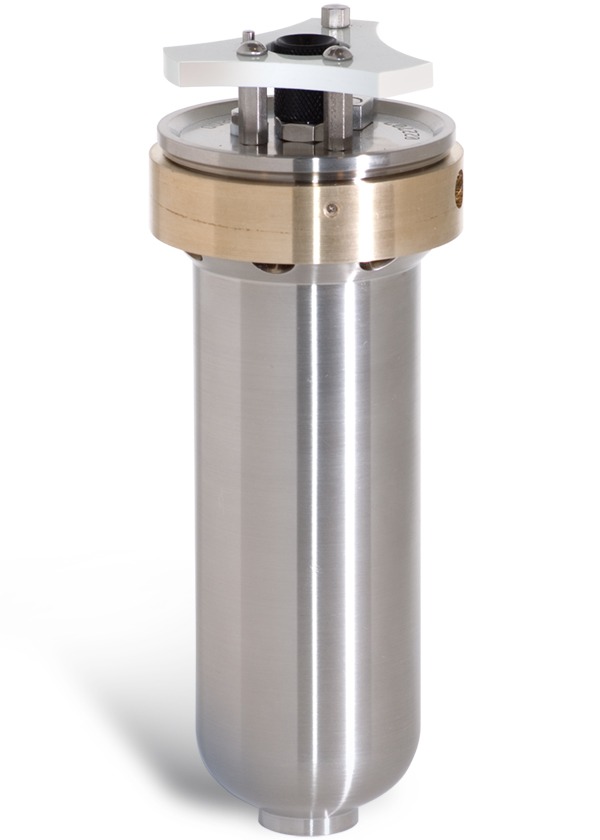

1138 Bombă cu ardere de oxigen

Bomba de oxigen din 1138 este bomba standard din calorimetrul 6400. Bomba de oxigen 1138 a fost reproiectată pentru a rezista la o magnitudine mai mare a testelor. Capul este proiectat cu o canelură a inelului O care este optimizat pentru a minimiza uzura prin frecare, îmbunătățind la rândul său durata de viață a etanșării. Capul bombei este detașabil pentru încărcarea rapidă a eșantionului utilizând designul brevetat de închidere a vasului Quick Twist-Lock.

Bomba este fabricată din aliaj 20; un oțel inoxidabil special stabilizat cu niobiu selectat pentru rezistența sa la amestecul de acizi nitric și sulfurici produși în timpul procesului de ardere. 1138CL este fabricat din Hastelloy G30 ™ rezistent la halogeni. Hastelloy 30 ™ este un aliaj bogat în cobalt și molibden și este capabil să reziste efectelor corozive ale clorului liber și acizilor halogeni produși la arderea probelor cu conținut semnificativ de clor. Deși niciun aliaj nu va rezista complet atmosferelor corozive produse la arderea probelor care conțin compuși halogeni, utilizatorii care intenționează să testeze aceste materiale sunt rugați să selecteze bomba 1138CL.

Aceste bombe au un volum de 250 ml și au o presiune de lucru de 2000 psi. Bombele sunt testate hidrostatic la 3000 psi și intervalul eșantionului este de ~ 1g eliberând până la 8000 de calorii pe test.

A1450DD Cap

Utilizatorii care doresc să obțină un randament maxim cu 6400 de calorimetre vor dori să cumpere un cap de rezervă A1450DD pentru calorimetrul lor. Acest lucru permite următoarea probă să fie complet pregătită și introdusă în bombă de îndată ce testul curent este încheiat.

Diagramele de control

Bomb-1-Control-Chart

O diagramă de control este un instrument grafic care poate ajuta utilizatorul să stabilească dacă procesul lor este sau nu controlat. Multe metode standard vor dicta ca un eșantion de referință să fie măsurat periodic și rezultatele să fie reprezentate pe un grafic. Limitele pentru valorile acceptabile sunt definite și se presupune că procesul controlează atâta timp cât rezultatele rămân în aceste limite. Deoarece se așteaptă ca rezultatele să se împrăștie cu o distribuție normală în limitele stabilite, tendințele sistematice sau tiparele în graficele de date pot fi, de asemenea, o avertizare timpurie a problemelor. Calorimetrul 6400 oferă utilizatorului posibilitatea de a trasa și vizualiza instantaneu rezultatele standard cu limite de avertizare și control definite de utilizator.

Cerințe de laborator

Calorimetrul necesită o sursă de 99,5

Producator

Parr Instrument Company

Parr Instrument Company este o companie privată situată în Moline, Illinois, angajată în proiectarea, fabricarea și vânzarea de echipamente și aparate de laborator pentru testarea combustibililor și pentru efectuarea de reacții chimice și teste sub căldură și presiune.
